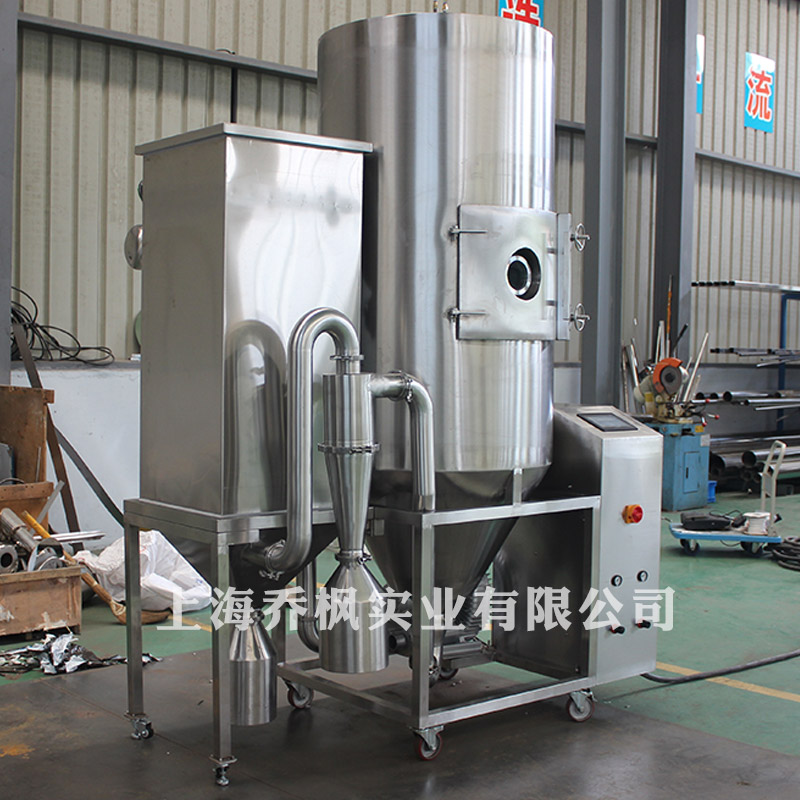

一.陶瓷造粒高速離心噴霧干燥機組
離心噴霧干燥機原理介紹
離心噴霧干燥機使處理溶液、懸浮液或泥漿狀物料的干燥設備，基本流程為料液通過霧化器，形成霧滴分散在熱氣流中。空氣經鼓風機送入空氣加熱器預熱，然后進入噴霧干燥器，與霧滴接觸干燥。產品中一部分落入塔底與氣體分離，另一部分由引風機吸入旋風分離器 經分離后將尾氣排空。 離心噴霧干燥機主要是利用旋轉霧化器高速旋轉力將霧滴甩出。
1.設備型號：QFN-LE-5
2.設備規格：5Kg/h
3.陶瓷造粒高速離心噴霧干燥機參數
水分蒸發量： 5L/H
干燥溫度：最高220攝氏度
干燥室直徑(mm)：1500 mm
干燥室錐角：60度
加熱器容量:18kW
機器總功率：25kw
占地尺寸：長*寬*高 約（2200mm*2200mm*2950mm）
離心霧化器：24000rp轉速可調節，o型造粒結構
針對造粒專用的蝸殼結構，(QFN-RO-ZL-IN2017-V15)
針對造粒專用的帽蓋分壓結構，(QFN-RO-ZL-DIP-V15)
采用新式渦輪旋風分離器（QFN-RO-CYC2017）
排除塔內振打，吹掃等影響顆粒結構和形貌的因素

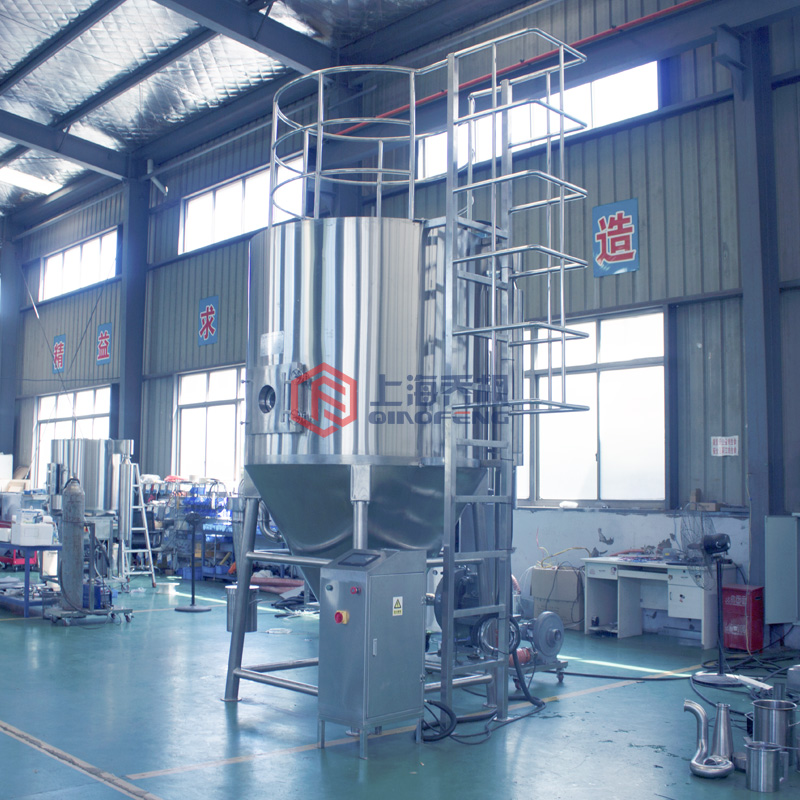

二.制藥專用離心二流體雙用噴霧干燥機組
1.設備型號：QFN-LE-5
2.設備規格：5Kg/h
3.制藥專用離心二流體雙用噴霧干燥機組參數：
塔體內徑：Φ800mm
? 塔體外徑：Φ1000mm
?引風量：600 m3/h
? 進風溫度：110-250°C
? 出風溫度：80-95°C。
? 水分蒸發量：5 kg/h （250度情況下）
? 含固量：視物料情況而定
? 熱源：電加熱
?收料方式：布袋除塵、塔底、旋風三點收料。
?布袋材質：日本東麗,聚四氟折疊濾芯
?霧化方式：A:離心(電動式，24000RPM,轉速可調，霧化器變頻器調節) B:氣流雙用式（氣流霧化，氣壓可調0.2MBA）
?是否含布袋除塵系統：含

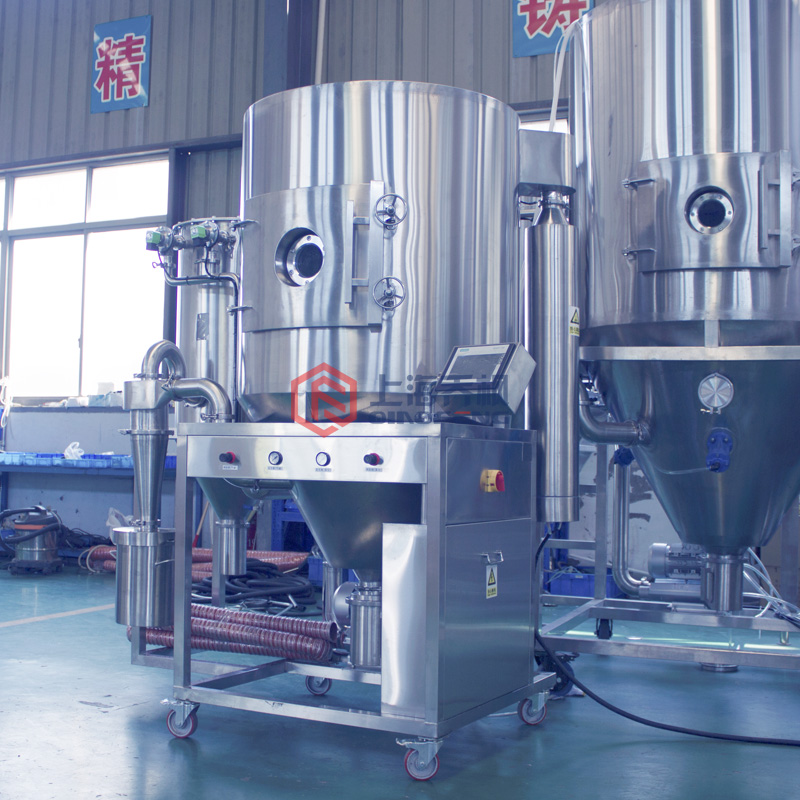

三.離心二流體噴霧干燥機
1.設備型號：QFN-LE-5
2.設備規格：5Kg/h
3.設備參數
|
離心二流體噴霧干燥機 |
QFN-LE-5 |
QFN-LE-10 |
QFN-LE-15 |
|
水分蒸發量 |
5Kg/h |
10Kg/h |
15Kg/h |
|
最小進料量 |
80ml |
120ml |
150ml |
|
干燥室直徑(mm) |
￠800 |
￠1000 |
￠1200 |
|
干燥塔高度（mm） |
￠800 |
￠1200 |
￠1500 |
|
霧化結構 |
霧化系統（QFN-E-NZI1VER2018-1A）（壓縮空氣：1-5bar |
||
|
電控系統 |
喬楓離心二流體霧化系統專用（QFN-LE-ES-VER2018-1A） |
||
|
最高進風溫度(攝氏度) |
260 |
||
|
電控主要配件標準（包括PLC,模擬量模塊，觸摸屏）（可選） |
?維控控制模塊（標準） □臺達控制模塊 □德國西門子控制模塊 |
||
|
電控輔助配件選型標準（包括接觸器等）（可選） |
?正泰(標準) □德力西 □施耐德 □其他______________ |
||
|
與物料接觸部分（可選） |
?SUS304(標準) □SUS316 □其他_______________ |
||
|
尾氣再利用，節能30%以上（可選） |
?不裝配（標準） □裝配 |
||
|
霧化噴嘴（是否采用金剛石鍍膜） |
?SUS304（標準）□SUS316（標準）□ 碳化硅（標準） □金剛石 |
||
|
設備保修 |
?1年（標準，以上需收取一定的維修費用） □2年 □3年 |
||
|
加熱器容量 |
15Kw |
25Kw |
30Kw |
|
送風機[功率（kw）,風量（m3 /min）] |
無 |
[0.25,9.5] |
[0.25,9.5] |
|
引風機[功率（kw）,風量（m3 /h）] |
[1.5，250] |
[2.2，300] |
[2.2，1410] |
|
壓縮機[功率（kw）,風量（L /min）] |
[0.58，108] |
[1.5，250] |
[1.5，250] |
|
電力（裝機容量） |
18Kw |
30Kw |
40Kw |
|
保溫材料 |
50mm玻璃纖維保溫棉 |
50mm玻璃纖維保溫棉 |
50mm玻璃纖維保溫棉 |
|
□ 脈沖布袋除塵器（可選） |
4只 |
9只 |
20只 |
|
外形尺寸（mm）(L×W×H) |
1600×1400×1800 |
2200×1600×2200 |
2600×1200×2500 |
|
安裝重量（參考） |
300Kg |
600Kg |
1000Kg |
|
動力電源 |
380V/-3￠ （可根據不同國家標準定制相關電壓） |
注1: 水分蒸發量以進風溫度250℃,
2: 如需更大蒸發量的設備,請在線詢價或致電本公司
|
類別 |
離心霧化 |
二流體霧化 |
|
最終粉料形貌 |
粒徑比較均勻 |
粒徑沒有離心霧化的均勻 |
|
對于某些物料，如樹脂 |
不適合 |
適合 |
|
物料出粉適應范圍 |
離心霧化 < 二流體霧化 |
|
|
撞壁傾向 |
容易撞壁 |
不撞壁 |
|
塔內積料 |
容易積料 |
不積料 |
|
粒徑調節范圍 |
較窄（25-70微米） |
粒徑調節范圍較大（1-120微米） |
|
插裝和維護是否方便 |
拆裝，清洗和維護較復雜，需專業人員維護 |
拆裝，清洗和維護非常簡單，無需專業人員維護 |
|
多樣性 |
單一 |
多種選擇空間 |
